Kiriş Eğilme Deneyleri

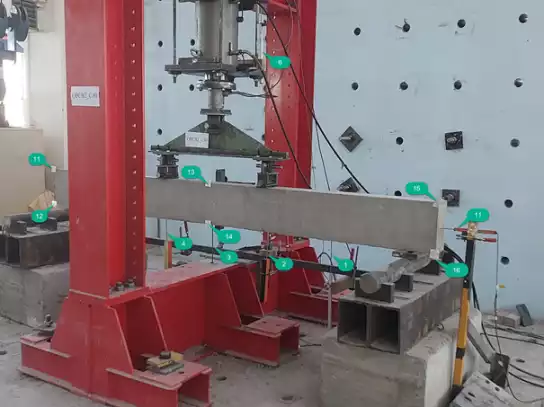

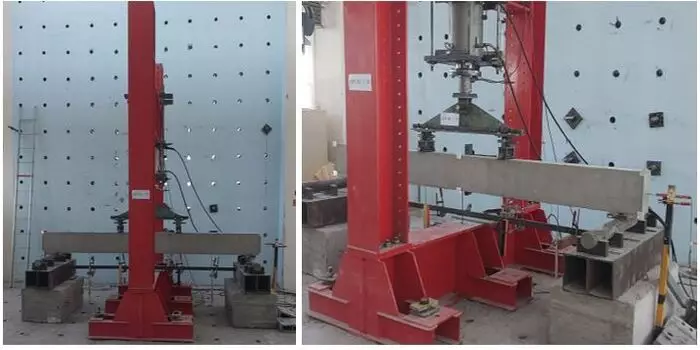

Kiriş deney düzeneği basit mesnetli ve mesnetler arası kiriş açıklığı 3000 mm olarak kurulmuştur. Yükleme plakası kiriş açıklığına 900 mm aralıkla yerleştirilmiş iki tekil yük yardımı ile uygulanmış olup, deneyler dört noktadan yüklemeli eğilme testine uygun olarak kurulmuştur (ASTM C78 /C78M-18, 2021).

Deney sırasında dijital veri toplama ünitesi yardımı ile yapılan ölçümler bilgisayarda text dosyası olarak kayıt altına alınmıştır. Kiriş doğrultusu boyunca düşey yönde 500 mm ara ile yerdeğiştirmeleri ölçmek için 5 adet Doğrusal Değişken Veri Transformatörleri (LVDT'ler) ve potansiyometreler yerleştirilmiştir.  Bununla birlikte kiriş sehim miktarını ölçmek için hidrolik kriko üzerine düşey doğrultuda 1 adet potansiyometre entegre edilmiştir. Deney süresi boyunca kirişte düzlem dışı herhangi bir hareket olup olmadığının kontrolü için kiriş numunesine dik doğrultuda 1 adet LVDT yerleştirilmiştir. Kiriş üst lifindeki kısalma ve alt lifindeki uzamayı tespit etmek için 2 adet LVDT montaj edilmiştir. Kiriş boyuna doğrultusundaki yerdeğiştirmeyi tespit etmek içinde kiriş kesitine dik 1 adet LVDT düzeneğe eklenmiştir. Son olarak LVDT ve potansiyometrelerden elde edilen verilerin doğrulamasını yapmak ve veri güvenliğini sağlamak için total station ile 6 farklı noktadan ölçüm alınarak kiriş geometrisindeki değişim üç boyutlu olarak takip edilmiştir. Deneylerden önce mesnet ve yükleme noktalarının temas ettiği yüzeylerde varsa bozuklukları ortadan kaldırmak için pürüzler giderilmiş ve LVDT’ ler bu işlemden sonra bağlanmıştır. Çatlakların işaretlenmesini ve numunelerin kendi arasında karşılaştırılmasını kolaylaştırmak için tüm numuneler üzerine 150 mm aralıklı yatay ve düşey doğrultuda ızgaralar çizilmiştir. Yükleme noktalarının altına betonda ezilmeleri önlemek için genişliği mesnetlerdeki silindir dolu kesitin 1.5 katı genişliğinde metal veya kauçuk plakalar konulmuştur. Deneyler sırasında yükleme kirişi monoton olarak artan eksenel basınç yükü altında test edilmiştir.
