Kolon Deneyleri

Deneyler süresince 200 ton kapasiteli hidrolik kriko kullanılmış olup çerçevenin üst başlığına sistemi ve kolon numunesini ortalayacak şekilde miller yardımıyla bağlanmıştır. Kriko ile uygulanacak eksenel yük laboratuvar zeminindeki galeriye ve betonarme taşıyıcı sisteme zarar vermemesi için düzenek altına çelik kirişten bir ayak yapılmıştır. Çelik ayak yükün çerçeve içinde sönümlenerek laboratuvar zeminindeki betonarme döşemeye sınırlı yük aktarılmasını sağlamıştır. Kolon yüklemesinde kullanılacak olan, tek eksenli eğilme ve eksenel basınç yükü vermek için kurulan yükleme düzeneği Şekilde gösterilmiştir. Deneyler için numuneler yükleme düzeneğindeki mesnetler arasına yerleştirilmiştir. Eksantrik eksenel basınç yüklemesi yapmak için kolon başlıkları mesnetlere bağlanarak sabitlenmiştir.

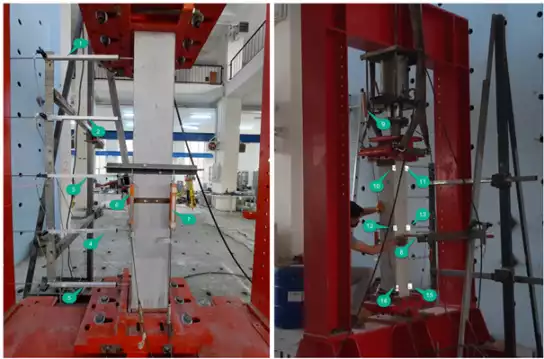

Deney süresince elde edilen verilerin ölçülmesi, elde edilmesi ve toplanması amacıyla Şekilde gösterilen ölçüm düzeneği oluşturulmuştur. Buna göre deney düzeneğine numune eğilme düzlemi doğrultusunda kolon boyunca 330 mm ara ile yerdeğiştirmeleri ölçmek için 5 adet potansiyometre yatay olarak sabitlenmiştir. Yanal deplasmanı ölçen potansiyometrelere ilave olarak deney sırasında kolonların düzlem dışı hareketini kontrol etmek için eğilme düzlemine dik yönde 1 adet LVDT yerleştirilmiştir. Bununla birlikte kolon orta bölgesine yukarı yönlü 2 adet LVDT bağlanmış, kolon eğilme düzlemindeki kısalma ve uzamaların ölçümü sağlanmıştır. Kolon boyundaki kısalmayı ölçmek için ise hidrolik kriko üzerine 1 adet LVDT yerleştirilmiştir. Ayrıca verileri almak için 3 adet veri toplayıcı kullanılmıştır. Numunelerin deneylerden önce, mesnetlerin ve yüklerin bulunduğu yerde kolon ucundaki, özellikle LVDT ölçümleri alınan yüzeyleri pürüzlerden arındırmak için taşlanmıştır. Bununla birlikte total station kullanılarak 6 noktadan ölçüm alınmıştır.
